ZYZ-118中梁组合钻床ZYZ数控专机 |
| |
|

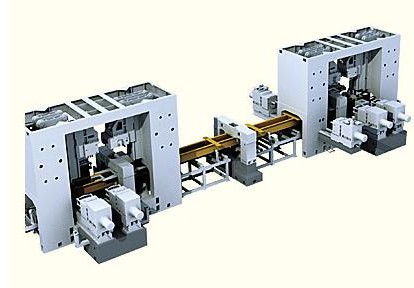

| >> ZYZ-118中梁组合钻床产品预览 关键字：
浏览次数：866 |
本机床由14个动力单元、定位夹紧系统、工件输送系统、排屑系统、电控系统、液压系统、刀具及基础等组成。卧式动力单元共有10个，用于完成中梁两端的前、后从板座孔以及中间的过管孔的钻削加工。 |
|
| >> ZYZ-118中梁组合钻床技术参数 |
|
|
|
ZYZ-118
|
|
多轴箱主轴数量
|
|
12轴(卧式)
|
2轴(卧式)
|
8轴(立式)
|
6轴(立式)
|
|
钻头直径
|
mm
|
φ23.5
|
φ65
|
φ23.5
|
φ22
|
|
动力头数量
|
|
8
|
2
|
2
|
2
|
|
钻孔深度
|
mm
|
28
|
30
|
52
|
18
|
|
钻孔数量
|
|
12(9)
|
2
|
8
|
6
|
|
主轴转速
|
rpm
|
125
|
46
|
125
|
125
|
|
动力头行程
|
mm
|
630
|
630
|
630
|
630
|
|
主电机功率
|
kW
|
5.5×8
|
5.5×2
|
7.5×2
|
5.5×2
|
|
液压电机功率
|
kW
|
3×8
|
3×2
|
3×2
|
3×2
|
|
电源
|
V Hz
|
380 50
|
380 50
|
380 50
|
380 50
|
|
总功率
|
kW
|
150
|
150
|
150
|
150
|
|
系统液压
|
Mpa
|
4
|
4
|
4
|
4
|
|
动力头速度
|
m/min
|
3
|
3
|
3
|
3
|
|
进给力
|
kg
|
5000
|
5000
|
5000
|
5000
|
|
工件传送速度
|
m/min
|
10-13
|
10-13
|
10-13
|
10-13
|
|
滚道距地面高度
|
mm
|
912
|
912
|
912
|
912
|
|
主机轮廓尺寸
|
mm
|
16110×5200×3755
|
16110×5200×3755
|
16110×5200×3755
|
16110×5200×3755
|
|
净重
|
t
|
100约
|
100约
|
100约
|
100约
|
|
