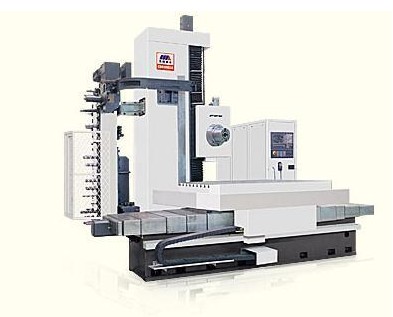

PBC130f系列数控刨台卧式镗铣床 |
| |
|
| >> PBC130f系列产品预览 关键字：
浏览次数：865 |
该机床以铣，镗为主，也可进行钻孔、扩孔、锪平面、车端面和车外圆等多种工序的加工。特别适宜加工多孔系，孔距要求较精确的箱体型零件。 |
|
| >> PBC130f系列技术参数 |
|
|
|
TKP6513
THP6513
|
TKQP6513B
THQP6513B
|
|
工作台尺寸
|
mm
|
1400×1600mm(1600×1800,
1800×2000,2000×2000)
|
1000×1250(1250×1250,
1250×1400选项)
|
|
工作台可承受最大载荷
|
kg
|
10000
|
5000
|
|
工作台T型槽
|
|
28×9
|
22×7
|
|
主轴直径
|
mm
|
130
|
110
|
|
主轴锥孔
|
|
ISO7:24 No50
|
ISO7:24 No50
|
|
主轴转速
|
r/min
|
10-2000
|
10-2000
|
|
主轴最大扭矩
|
N.m
|
2500
|
1300
|
|
主轴中心到工作台面距离
|
mm
|
100-1700
|
30-1530
|
|
主轴端面到工作台中心最小距离
|
mm
|
50主轴伸出
|
-
|
|
工作台横向行程X
|
mm
|
2000(3000)
|
2000(3000)
|
|
主轴箱垂直行程Y
|
mm
|
1600(2000)
|
1500
|
|
立柱纵向行程Z
|
mm
|
1600(2000)
|
1200(2000)
|
|
主轴行程W
|
mm
|
800
|
550
|
|
滑枕行程Z1
|
|
-
|
|
|
平旋盘滑块行程U
|
|
200
|
140
|
|
工作台回转B
|
°
|
360
|
-
|
|
进给速度
|
|
|
|
|
X，Y，Z
|
mm/min
|
1-6000
|
1-6000
|
|
W，U
|
mm/min
|
W,U:1-3000
|
W:1-2000 U:1-1000
|
|
B
|
r/min
|
0-1
|
0-0.5
|
|
快移速度
|
|
|
|
|
X，Y，Z
|
m/min
|
9
|
9
|
|
W，U
|
m/min
|
3
|
2.4
|
|
B
|
r/min
|
1
|
2.5
|
|
刀库容量
|
|
40
|
40
|
|
刀柄规格
|
|
ISO 7:24 JT50
|
ISO 7:24 JT50
|
|
拉钉标准
|
|
LD50D
|
LD50D
|
|
主电机功率
|
kW
|
22/30
|
17/22.5
|
|
定位精度
|
|
|
|
|
X，Y，Z
|
mm
|
±0.008/全行程(±0.005/全行程，直接测量选项)
|
±0.008/全行程(±0.005/全行程，直接测量选项)
|
|
B（4×90°）
|
"
|
±7.5(±2)
|
±7.5(±2)
|
|
重复定位精度
|
|
|
|
|
X，Y，Z
|
mm
|
±0.005(±0.0025直接测量选项)
|
±0.005(±0.0025直接测量选项)
|
|
B（4×90°）
|
"
|
±2
|
±2"
|
|
机床外形尺寸（长×宽×高）
|
mm
|
6900×6300×4700
|
5555×4155×4078
|
|
机床重量
|
kg
|
35000/39000
|
21050/25050
|
|
数控系统
|
|
SIEMENS 840D(选项FANUC系统18i)
|
SIEMENS 840D(选项FANUC系统18i)
|
|
电气总容量
|
KVA
|
70
|
50
|
|
