AH110-130自动镗铣床 |
| |
|

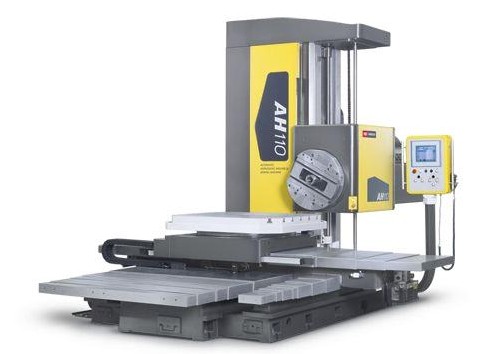

| >> AH110-130产品预览 关键字：
浏览次数：3837 |
AH系列自动卧式铣镗床是操作便捷的机床，可对箱体、壳体、机座等大型零件进行钻孔、镗孔、扩孔、铰孔、锪平面、铣平面、切槽等切削加工，尤其适合规则孔系的钻孔、攻丝。 |
|
| >> AH110-130技术参数 |
|
|
|
AH110
|
AH130
|
|
主轴直径
|
mm
|
Φ110
|
Φ130
|
|
主轴最大扭转力矩
|
Nm
|
1250
|
3200
|
|
平旋盘最大扭转力矩
|
Nm
|
1960
|
4700
|
|
主轴可承受最大轴向抗力
|
N
|
12250
|
31360
|
|
主轴内孔锥度
|
|
ISO7:24 No50
|
ISO7:24 No50
|
|
工作台行程
|
纵向(Z轴)mm
横向(X轴)mm
|
1400
1600
|
2000
2000
|
|
主轴中心线距工作台面距离
|
最大(Y向)mm
最小(Y向)mm
|
1200
0
|
1800
0
|
|
主轴最大行程(W轴)
|
mm
|
600
|
900
|
|
平旋盘滑块最大行程(U轴)
|
mm
|
200
|
250
|
|
工作台可承受最大重量
|
kg
|
5000
|
10000
|
|
主轴转速范围
|
rpm
|
8-1100
|
8-800
|
|
平旋盘转速范围
|
rpm
|
4-200
|
2.5-125
|
|
工作台工作面积(长×宽)
|
mm
|
1250×1100
|
1800×1600
|
|
主轴,主轴箱,工作台纵,横向快速移动速度
|
mm/min
|
3000
|
3000
|
|
平旋盘滑块进给范围
|
mm/min
|
0.32-2500
|
0.32-2500
|
|
主轴,主轴箱,工作台纵,横向进给范围
|
mm/min
|
0.32-2500
|
0.32-2500
|
|
测量系统读数精度
|
mm
|
0.005
|
0.005
|
|
镗孔精度
|
|
IT7
|
IT7
|
|
镗孔表面粗糙度
|
μ
|
3.2-1.6
|
3.2-1.6
|
|
机床外形尺寸(长×宽×高)
|
mm
|
5400×3430×3200
|
7030×4665×3800
|
|
机床重量(约)
|
kg
|
18000
|
31000
|
|
主电机功率
|
Kw
|
15
|
22
|
|
定位精度(X/Y/Z/W)
|
mm
|
±0.02/1000
|
±0.02/1000
|
|
重复定位精度(X/Y/Z/W)
|
mm
|
±0.01/1000
|
±0.01/1000
|
|
| >> AH110-130机床配件 |
|
|
