GTM(德国希斯)立式车铣中心 |
| |
|

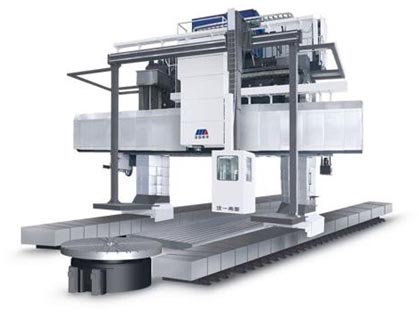

| >> GTM(德国希斯)产品预览 关键字：
浏览次数：1127 |
该系列机床是沈机股份沈一希斯数控机床事业部采用全套德国SCHIESS技术设计的数控立式车床/立式车铣中心。该系列机床总体结构布局采用由双立柱和顶梁组成的龙门固定(GTM为龙门移动)、横梁在立柱上升降式结构。 |
|
| >> GTM(德国希斯)技术参数 |
|
项目
|
单位
|
GTM200140/160f
|
GTM250140/160f
|
GTM320140/160f
|
GTM430140/160f
|
GTM160140/160
|
GTM200140/160
|
|
工作台直径
|
mm
|
1600/1800
|
2000/2250
|
2500/2800
|
3200/3500
|
1250/1400
|
1600/1800
|
|
最大回转直径
|
Mm
|
2000
|
2500
|
3200
|
4300
|
1600
|
2000
|
|
加工直径
|
Mm
|
2000
|
2500
|
3200
|
4300
|
1600
|
2000
|
|
最大切削力
|
Kn
|
50
|
50
|
50
|
50
|
50
|
50
|
|
主电机功率
|
Kw/AC
|
11(=55x2)
|
11(=55x2)
|
11(=55x2)
|
11(=55x2)
|
11(=55x2)
|
11(=55x2)
|
|
工作台最大扭矩
|
knm
|
48
|
58
|
70
|
50
|
37.5
|
48
|
|
滑板行程（X轴）
|
Mm
|
-1300/+2200
|
-1500/+2500
|
-1900/+2800
|
-2500/+3500
|
-1100/+2095
|
-1300/+2200
|
|
滑枕行程（Z轴）
|
Mm
|
1400/1600
|
1400/1600
|
1400/1600
|
1400/1600
|
1400/1600
|
1400/1600
|
|
龙门移动行程（Y轴）
|
Mm
|
-------
|
-------
|
-----
|
-----------
|
±800
|
±1000
|
|
横梁行程（W轴）
|
mm
|
1400
|
1400
|
1700
|
1800
|
1000
|
1400
|
|
