THM54103系列卧式车铣中心 |
| |
|
| >> THM54103系列产品预览 关键字：
浏览次数：1146 |

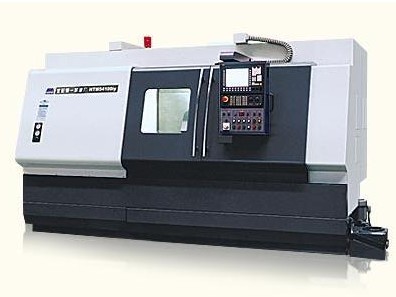

该车铣中心是一台高精度、高刚性、高复合化的数控机床，具有X、Y、Z、B、C五轴功能并可实现五轴联动。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床 |
|
| >> THM54103系列技术参数 |
|
|
|
HTM54103
|
|
床鞍最大回转直径
|
mm
|
540
|
|
最大加工直径
|
mm
|
540
|
|
最大车削长度
|
mm
|
1030
|
|
X/Y/Z轴行程
|
mm
|
485/140/1055
|
|
B/C轴转角
|
°
|
205/360°
|
|
电主轴功率/扭矩（额定）
|
kW/Nm
|
18.3/350
|
|
主轴前轴承内径
|
mm
|
140
|
|
主轴通孔直径
|
mm
|
73
|
|
主轴头型号
|
|
A2-8
|
|
主轴卡盘直径
|
mm
|
254
|
|
尾座体行程
|
mm
|
590
|
|
尾座芯直径/行程
|
mm
|
100/130
|
|
刀具主轴最大扭矩
|
Nm
|
100
|
|
刀具主轴最高转速
|
r/min
|
7000r/min
|
|
B轴承电机扭矩
|
Nm
|
14.7Nm
|
|
刀具存储能力
|
把
|
20
|
|
最大刀具长度
|
mm
|
250
|
|
最大刀具安装尺寸
|
mm
|
□25×25
|
|
刀对刀换刀时间
|
s
|
2
|
|
最大钻孔直径
|
mm
|
30
|
|
最大攻丝直径
|
mm
|
M22
|
|
最大棒铣刀直径
|
mm
|
40
|
|
最大端铣刀直径
|
mm
|
80
|
|
X/Y/Z轴快移速度
|
m/min
|
30/15/20
|
|
X/Y/Z/C/B轴定位精度
|
mm
|
0.012/0.012/0.02
|
|
X/Y/Z/C/B轴重复定位精度
|
mm
|
0.006/0.006/0.008
|
|
C/B轴定位精度
|
s
|
40"/±4"
|
|
C/B轴重复定位精度
|
s
|
28"/±1.5"
|
|
加工精度
|
|
IT6
|
|
表面粗糙度
|
μm
|
Ra1.6
|
|
机床净重
|
kg
|
7500
|
|
机床外形尺寸（长×宽×高）
|
mm
|
4000/2450/2800
|
|
数控系统
|
|
SIEMENS840D
|
|
