HTM54100iy系列卧式车铣中心 |
| |
|

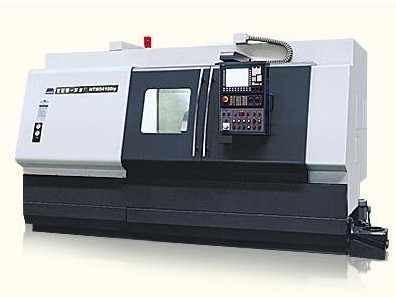

| >> HTM54100iy系列产品预览 关键字：
浏览次数：1100 |
HTM54100iy车铣中心是我厂自行开发设计的一台具有国际先进水平的产品，采用德国先进的SIEMENS-840D数控系统，主要特点是具有X、Y 、Z、B、C五轴功能并能实现联动。是一种具有高转速、高精度、高刚性的复合加工机床，由于具有Y轴和B轴功能，因此机床加工工艺范围广，采用的刀具种类和规格较多，可以加工盘类、轴类零件的外圆、内孔、端面、切槽、螺纹以及锥面、圆弧曲面等，该机床显著特点是铣削加工叶片螺旋面、加工偏心零件、铣削斜面等，特别适用于军工、航天、航空等加工制造行业的复杂零件的加工，零件经一次装卡可加工完成全部或大部
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床 |
|
| >> HTM54100iy系列技术参数 |
|
|
|
HTM54100iy
|
|
床身上最大回转直径
|
mm
|
540
|
|
最大加工直径
|
mm
|
540
|
|
最大车削长度
|
mm
|
1030
|
|
X/Y/Z轴行程
|
mm
|
485/140/1055
|
|
B/C轴转角
|
|
-102.5°-+102.5°/360°(continuous)
|
|
电主轴功率/扭矩(额定)
|
kW/Nm
|
18.3/350
|
|
主轴通孔直径
|
mm
|
73
|
|
主轴头型号
|
|
A2-8
|
|
主轴卡盘直径
|
mm
|
254
|
|
尾座体行程
|
mm
|
870
|
|
尾座芯直径/行程
|
mm
|
100/130
|
|
刀具主轴额定扭矩
|
Nm
|
100
|
|
刀具主轴最高转速
|
r/min
|
7000
|
|
B轴电机扭矩
|
Nm
|
14.7
|
|
刀具存储能力
|
把
|
20
|
|
最大刀具长度
|
mm
|
250
|
|
刀对刀换刀时间
|
s
|
2.5
|
|
最大钻孔直径
|
mm
|
40
|
|
最大攻丝直径
|
mm
|
M36×2
|
|
最大棒铣刀直径
|
mm
|
40
|
|
最大端铣刀直径
|
mm
|
80
|
|
X/Y/Z轴快移速度
|
m/min
|
30/15/20
|
|
X/Y/Z轴定位精度
|
mm
|
0.012/0.012/0.02
|
|
X/Y/Z轴重复定位精度
|
mm
|
0.006/0.006/0.008
|
|
C/B轴定位精度
|
|
32"/±4"
|
|
C/B轴重复定位精度
|
|
25"/±1.5"
|
|
加工精度
|
|
IT6
|
|
表面粗糙度
|
μm
|
Ra1.6
|
|
机床净重
|
kg
|
7500
|
|
机床外形尺寸(长×宽×高)
|
mm
|
4000/2450/2800
|
|
数控系统
|
|
SIEMENS 840D
|
|
