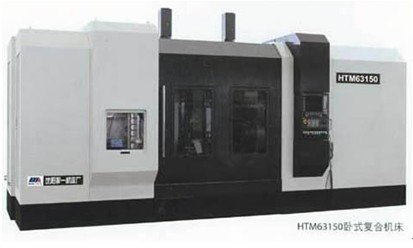

HTM63150系列卧式车铣中心 |
| |
|
| >> HTM63150系列产品预览 关键字：
浏览次数：981 |
五轴联动，具有重型机床的承载能力，主要用于电机转子、气轮机转子、轧辊、曲轴等精度高、工序多、形状复杂的回转体的机械加工。
■ 该机床可用于中小批量，多品种的生产。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床
|
|
| >> HTM63150系列技术参数 |
|
项目
|
单位
|
HTM63150
|
|
床身最大回转直径
|
Mm
|
700
|
|
最大车削直径
|
Mm
|
630
|
|
最大车削长度
|
Mm
|
1500
|
|
X1/Y/Z1/X2/Z2/Z3(轴)行程
|
mm
|
750/±210/1850/230/1550/1500
|
|
B/C1轴转角
|
°
|
±120/360
|
|
承重
|
kg
|
1500
|
|
车削主轴功率（额定/40%ED）
|
kw
|
64.4/80
|
|
车削主轴扭矩（额定/40%ED）
|
N.m
|
820/1110
|
|
车削主轴最高转速
|
r/min
|
3200
|
|
车削主轴通孔直径
|
Mm
|
95
|
|
车削主轴头型号
|
|
A2-8
|
|
卡盘直径
|
mm
|
315
|
|
铣削主轴功率（额定/40%ED）
|
Kw
|
54/64
|
|
铣削主轴扭矩（额定/40%ED）
|
N.m
|
136/190
|
|
铣削主轴最高转速
|
r/min
|
10000
|
|
B轴功率（额定）
|
Kw
|
7.9
|
|
B轴扭矩（额定/最大）
|
N.m
|
1200/2120
|
|
B轴额定转速
|
r/min
|
50
|
|
最小编程增量
|
|
0.001
|
|
第二车削主轴 主参数同第一主轴，行程1500mm
|
|
|
|
X1轴伺服电机扭矩/功率
|
N.m/kw
|
37/11.6
|
|
Y轴伺服电机扭矩/功率
|
N.m/kw
|
14.7/4.6
|
|
Z1轴伺服电机扭矩/功率
|
N.m/kw
|
74/15.5
|
|
X1/Y/Z1/X2/Z2/Z3轴快移速度
|
m/min
|
50/50/50/32/32/32
|
|
X2轴伺服电机扭矩/功率
|
N.m/kw
|
7.3/2.29
|
|
Z2轴伺服电机扭矩/功率
|
N.m/kw
|
7.3/2.29
|
|
Z3轴伺服电机扭矩/功率
|
N.m/kw
|
16.9/3.5
|
|
刀具存储能力
|
把
|
40
|
|
最大刀具长度
|
Mm
|
350
|
|
最大刀具直径
|
Mm
|
80/160
|
|
最大刀具重量
|
Kg
|
10
|
|
刀具接口形式
|
|
CAP TO C6
|
|
最大刀具长度
|
Mm
|
120
|
|
最大刀具安装尺寸
|
mm
|
25*25 40
|
|
相邻工位换刀时间
|
S
|
0.58
|
|
动力刀具最高转速
|
r/min
|
4000
|
|
动力头钻孔直径
|
Mm
|
20
|
|
动力头攻丝直径
|
Mm
|
M16
|
|
最大棒铣刀直径
|
Mm
|
25
|
|
最大铣刀直径
|
mm
|
50
|
|
机床长宽高
|
mm
|
6450/2900/3300
|
|
| >> HTM63150系列机床配件 |
|
|
