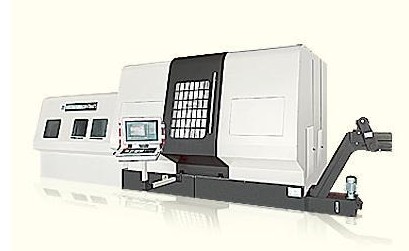

HTM80系列卧式车铣中心 |
| |
|
| >> HTM80系列产品预览 关键字：
浏览次数：1176 |
五轴联动，具有重型机床的承载能力，主要用于电机转子、气轮机转子、轧辊、曲轴等精度高、工序多、形状复杂的回转体的机械加工。
★ HTM80卧式车铣中心可用于中小批量，多品种的生产。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床 |
|
| >> HTM80系列技术参数 |
|
|
|
HTM80
|
|
能力
|
mm
|
|
|
床身上旋径
|
mm
|
φ900
|
|
滑鞍上旋径
|
mm
|
φ700
|
|
最大车削直径
|
mm
|
φ800
|
|
最大加工长度
|
|
1000/1500/2000/
3000/4000/6000
|
|
行程
|
|
|
|
X轴行程
|
mm
|
670
|
|
Y轴行程
|
mm
|
-200/+300
|
|
Z轴行程
|
mm
|
1100/2100/3200/4100/6100
|
|
B轴行程
|
|
-100°/+100°
|
|
C轴行程
|
°
|
360
|
|
副主轴行程
|
mm
|
|
|
主轴
|
|
|
|
卡盘尺寸
|
"
|
8
|
|
最大转速
|
rpm
|
2800
|
|
主轴端
|
|
A2-11
|
|
主轴通径
|
mm
|
100
|
|
功率（S1-S6）
|
kW
|
37/56
|
|
C轴
|
|
|
|
扭矩（S1-S6）
|
Nm
|
1070/1400
|
|
最小分度角度
|
°
|
0.001°
|
|
最高转速
|
rpm
|
20
|
|
副主轴
|
|
|
|
卡盘尺寸
|
mm
|
|
|
主轴最大转速
|
rpm
|
|
|
主轴端
|
|
|
|
主轴通径
|
mm
|
|
|
功率（S1-S6）
|
kW
|
|
|
副C轴
|
|
|
|
最小分度角度
|
°
|
0.001°
|
|
最高转速
|
rpm
|
20
|
|
铣轴
|
|
|
|
功率（S1-S6）
|
kW
|
17/25
|
|
最高转速
|
rpm
|
4000
|
|
B轴
|
|
|
|
最高转速
|
rpm
|
20
|
|
分度角度
|
°
|
5或者任意角度
|
|
最小分度角度
|
°
|
0.001°
|
|
尾座
|
|
|
|
套筒行程
|
mm
|
200
|
|
顶尖
|
|
MT5
|
|
自动刀具更换装置ATC
|
|
|
|
刀柄形式
|
|
CAPTO C6/HSKA80
|
|
刀具最大直径
|
mm
|
125
|
|
刀库容量
|
位
|
12/24/32/48/96
|
|
所需动力源
|
|
|
|
电源
|
KVA
|
380V 50HZ
|
|
空气源
|
L/min
|
5-8bar 500
|
|
机器大小
|
|
|
|
高度
|
m
|
3
|
|
机床（长×宽）
|
m
|
8.6×3.5(Z:2000)
|
|
重量
|
m
|
23T(Z:2000)
|
|
