HTM80sub系列卧式车铣中心 |
| |
|
| >> HTM80sub系列产品预览 关键字：
浏览次数：894 |

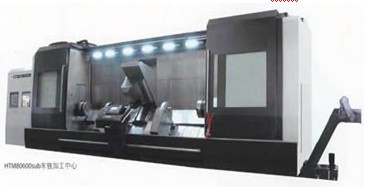

HTM80sub系列产品是吸收国外先进技术、由我厂自主开发设计的具有五轴五联动功能的车铣加工中心，是一种集成了车、铣、钻、镗、攻丝等功能与一台设备上的高柔性机床，对于航空、航天、船舶、军工以及民用工业中的一些形状复杂、精度要求高的异形回转体零件，可在一次装夹中完成全部或大部分工序的加工，既可保证精度，又可提高效率、降低成本。
◆ 基座(HTM80sub床身):采用45°整体倾斜式铸造床身，具有良好的精度、刚性和排屑性能；波浪筋结构使应力分布均匀，保证其具有良好的吸振性、稳定性和整体刚性。
◆ 主轴部件:采用高刚性轴承配置和散热片箱体，保证主轴具有良好的刚性和热稳定性。
◆ 滑鞍: 采用大截面、大导轨跨距，有限元分析方法设计加强筋结构，可靠保证滑鞍的刚性和精度保持性。
◆ 立柱:采用流线形内部筋和六角形外部筋结构并包砂技术，保证立柱有很好的刚性、吸振性和精度。
◆ B轴: 采用交流伺服电机并零背隙减速机驱动、鼠齿盘及液压夹紧机构夹紧，可5°分度或任意角度分度。
◆ Cf轴:分离式Cf轴由交流伺服电机和零背隙减速机驱动、液压端面夹紧，驱动和夹紧扭矩大；闭环控制保证Cf轴定位精度和重复定位精度的准确。
◆ 刀具主轴:高强度材料、高刚性轴承配置、大扭距输出、高精度和高刚性的CAPTO刀具接口，使刀具主轴车、铣自如。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床 |
|
| >> HTM80sub系列技术参数 |
|
|
|
HTM80sub
|
|
能力
|
|
|
|
床身上旋径
|
mm
|
φ1000
|
|
滑鞍上旋径
|
mm
|
φ900
|
|
最大车削直径
|
mm
|
φ800
|
|
最大加工长度
|
mm
|
1500/3000/4000/6000
|
|
行程
|
|
|
|
X轴行程
|
mm
|
750
|
|
Y轴行程
|
mm
|
-200/+300
|
|
Z轴行程
|
mm
|
1750/4200/6200
|
|
B轴行程
|
|
-100°/+100°
|
|
C轴行程
|
|
360°
|
|
副主轴行程
|
mm
|
1500(Z:1500)(选项)双主轴
|
|
主轴
|
|
|
|
卡盘尺寸
|
|
20"
|
|
最大转速
|
rpm
|
2000
|
|
主轴端
|
|
A2-11
|
|
主轴通径
|
mm
|
100
|
|
功率(S1/S6)
|
kW
|
37/56
|
|
C轴
|
|
|
|
额定扭矩
|
Nm
|
1743
|
|
最小分度角度
|
|
|
|
最高转速
|
rpm
|
20
|
|
副主轴选项
|
|
|
|
卡盘尺寸
|
mm
|
φ500
|
|
主轴最大转速
|
rpm
|
2000
|
|
主轴端
|
|
A2-11
|
|
主轴通径
|
mm
|
70
|
|
功率(S1/S6)
|
kW
|
28/43
|
|
副C轴
|
|
|
|
最小分度角度
|
|
0.001
|
|
最高转速
|
rpm
|
20
|
|
铣轴
|
|
|
|
功率(S1/S6)
|
kW
|
17/25
|
|
最高转速
|
rpm
|
4000
|
|
B轴
|
|
|
|
最高转速
|
rpm
|
20
|
|
分度角度
|
|
5°或者任意角度
|
|
最小分度角度
|
|
0.001°
|
|
尾座
|
|
|
|
套筒行程
|
mm
|
200
|
|
顶尖
|
|
MT5
|
|
自动刀具更换装置
|
|
|
|
刀柄形式
|
|
CAPTO C6/C8/HSKA100
|
|
刀具最大直径
|
mm
|
120/140
|
|
刀库容量
|
位
|
20/24/32/48
|
|
所需动力源
|
|
|
|
电源
|
|
380V 50Hz
|
|
空气源
|
|
5-8bar 500l/min
|
|
机器大小
|
|
|
|
高度
|
m
|
3.75
|
|
机床(长×宽)
|
m
|
8.0×5.8(Z:1500)
|
|
重量
|
|
35T(Z:1500)
|
|
| >> HTM80sub系列机床配件 |
|
|
