HTM125600/100系列卧式车铣中心 |
| |
|

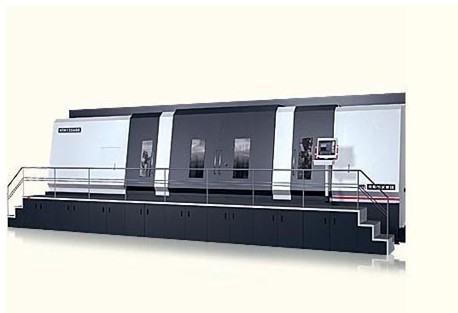

| >> HTM125600/100系列产品预览 关键字：
浏览次数：1075 |
HTM125系列车铣中心采用双刀架配备，五轴联动，具有重型机床的承载能力，主要用于电机转子、气轮机转子、轧辊、曲轴等精度高、工序多、形状复杂的回转体的机械加工。该机床可用于中小批量，多品种的生产。节省工艺装备、缩短生产准备周期、保证零件加工质量、提高生产效率、关键件选用国际知名厂家的产品，保证机床的精度和可靠性。底座采用高强度铸铁铸造，整体箱式结构；床身后面装有进口齿条，用于立柱的驱动；床头箱润滑采用恒温润滑，前轴承外部配有油冷却循环装置；主电机选用交流伺服电机；立柱采用侧挂。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 沈阳机床股份有限公司 沈阳机床 沈阳车床 沈阳摇臂钻床 |
|
| >> HTM125600/100系列技术参数 |
|
|
|
HTM125系列
|
|
最大切削长度
|
mm
|
6000, 10000
|
|
最大切削直径
|
mm
|
φ1250
|
|
顶尖间工件最大重量
|
kg
|
30000
|
|
主轴转速范围
|
r/min
|
1-500
|
|
主电机输出功率
|
kW
|
55
|
|
花盘直径
|
mm
|
?1250(手动四爪) 雄克气动卡盘
|
|
花盘最大扭矩
|
kN.m
|
35
|
|
C轴最大扭矩
|
N.m
|
6000
|
|
单刀最大切削力
|
k.N
|
55
|
|
X1/X2轴行程
|
mm
|
1330/790
|
|
Y1轴行程
|
mm
|
-300-+540(考虑换刀)
|
|
Y2轴行程
|
mm
|
±250
|
|
Z轴行程
|
mm
|
8130/12130
|
|
B轴行程
|
|
±90°
|
|
X1/Y1轴快移速度与进给速率
|
mm/min
|
0-15000/0-12000
|
|
X2/Y2轴快移速度与进给速率
|
mm/min
|
0-15000/0-12000
|
|
Z轴快移速度与进给速率
|
mm/min
|
0-15000
|
|
B轴最高转速
|
r/min
|
30
|
|
C轴最高转速
|
r/min
|
14.5
|
|
中心架支承范围(可依用户需求定制)
|
mm
|
φ150-?500
|
|
镗铣主轴功率
|
kW
|
52
|
|
镗铣主轴速度 档1/档2(max)
|
r/min
|
180/3150
|
|
镗铣主轴扭矩 档1/档2(max)
|
N.m
|
2400/157
|
|
机床重量
|
kg
|
80000/100000
|
|
机床外形尺寸 (长×宽×高)
|
mm
|
17020×7252×4707/24430×7252×4707
|
|
