BW60HS高速卧式加工中心 |
| |
|

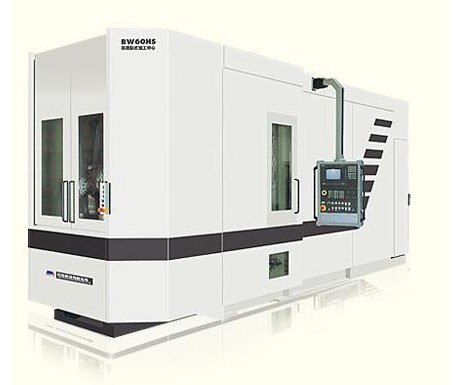

| >> BW60HS产品预览 关键字：
浏览次数：5183 |
BW50HSS、BW60HS系列高速卧式加工中心的设计、制造技术及应用技术完全来源于德国，机床的关键零部件，均采用德国等进口知名品牌。 |
|
| >> BW60HS技术参数 |
|
|
|
BW60HS
|
|
各轴行程
|
|
|
|
X轴
|
mm
|
700
|
|
Y轴
|
mm
|
630
|
|
Z轴
|
mm
|
550(630)
|
|
加速度
|
|
|
|
X、Y、Z轴
|
m/s2
|
10
|
|
轴快移速度
|
|
|
|
X、Y、Z轴
|
m/min
|
60
|
|
切削进给X，Y，Z
|
mm/min
|
0-60000
|
|
机床精度（按德国VDI/DGQ3441标准）
|
|
|
|
双向定位精度X、Y、Z
|
mm
|
0.006
|
|
双向重复定位精度X、Y、Z
|
mm
|
0.004
|
|
电主轴
|
|
|
|
主轴数量
|
|
单主轴
|
|
主轴锥孔
|
|
HSK A63
|
|
主轴转速
|
r/min
|
20-16000
|
|
最大功率
|
kW
|
18/23
|
|
最大扭矩
|
Nm
|
61/80
|
|
主轴轴承直径
|
mm
|
70
|
|
主轴起停时间
|
sec
|
1
|
|
主轴润滑
|
|
脂（油气）润滑
|
|
主轴平衡等级
|
|
Q1
|
|
冷却系统
|
|
|
|
主轴刀具中心内冷却压力
|
|
20（50）
|
|
外冷却压力
|
|
3.5
|
|
测量系统
|
|
|
|
X、Y、Z、B轴
|
|
绝对式闭环
|
|
数控系统
|
|
Siemens 840D
|
|
数控工作台
|
|
|
|
双交换工作台
|
|
|
|
工作台尺寸
|
mm
|
630×630
|
|
工作台承重
|
kg
|
800
|
|
工作台最大旋转速度
|
r/min
|
40
|
|
工作台分度
|
°
|
0.001
|
|
工作台定位精度
|
|
8 arc sec
|
|
工作台重复定位精度
|
|
5 arc sec
|
|
双交换工作台交换时间
|
|
7 arc sec
|
|
刀具参数
|
|
|
|
刀库形式
|
|
圆盘式
|
|
刀库容量
|
|
16/32
|
|
刀柄规格
|
|
HSK A63
|
|
刀具最大长度
|
mm
|
350(500)
|
|
刀具最大直径
|
mm
|
125(250)
|
|
刀具最大重量
|
kg
|
12
|
|
换刀时间
|
sec
|
1/3.5(2/5)
|
|
电源
|
VAC,Hz
|
3-380,50
|
|
电源总容量
|
KVA
|
65
|
|
气源
|
|
|
|
压缩空气压力
|
bar
|
4-6
|
|
压缩空气消耗量
|
m3/h
|
10
|
|
机床主机净重
|
kg
|
15000
|
|
机床主机外形尺寸（长×宽×高）
|
m
|
5.6×2.6×3.75
|
|
机床安装尺寸（长×宽×高）
|
m
|
5.6×3.7×3.75
6.2×3.35×3.75
|
|
