HMC160卧式加工中心 |
| |
|

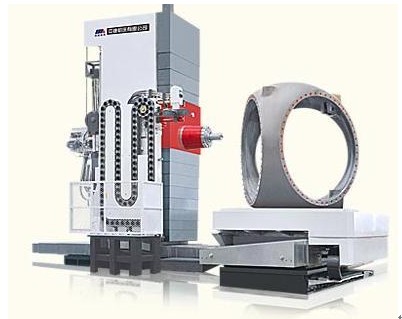

| >> HMC160产品预览 关键字：
浏览次数：4571 |
该机床最适合于零件多工作面、多孔系的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工及箱体孔的调头镗孔加工。广泛应用于汽车、内燃机、航空航天、造船、军工家电、通用机械、泵阀业、减速箱等行业。 |
|
| >> HMC160技术参数 |
|
|
|
HMC160
|
|
工作台尺寸
|
mm
|
2000×2500
|
|
工作台数
|
|
1
|
|
工作台允许最大载荷
|
kg
|
25000
|
|
主轴直径
|
mm
|
φ160
|
|
主轴锥孔
|
|
ISO 7:24 No 50
|
|
主轴转速(SINUMERIK)
|
r/min
|
10-3000
|
|
主轴最大扭矩(SINUMERIK)
|
N.m
|
4070/5600
|
|
主轴中心到工作台面距离
|
mm
|
0-2500
|
|
主轴端面到工作台中心最小距离
|
mm
|
640
|
|
工作台最大行程X
|
mm
|
3000
|
|
主轴箱最大行程Y
|
mm
|
2500
|
|
立柱最大行程Z
|
mm
|
2000
|
|
主轴最大行程W
|
mm
|
1000
|
|
X、Y、Z进给速度
|
mm/min
|
X, Y ,Z:1-6000 W:5000
|
|
X、Y、Z快速移动速度
|
m/min
|
X, Y, Z:24 W:5
|
|
工作台进给速度B
|
r/min
|
2
|
|
工作台快速回转速度B
|
r/min
|
3
|
|
刀库容量
|
把
|
90
|
|
选刀方式
|
|
定点/任意
|
|
刀具最大重量
|
kg
|
35
|
|
刀具最大长度
|
mm
|
400
|
|
刀具最大直径
|
mm
|
125(相邻刀套空位时250mm)
|
|
换刀时间
|
S
|
12/16
|
|
刀柄规格
|
|
ISO 7388/1 JT50
|
|
拉钉型号
|
|
ISO 7388/2-A LDA-50
|
|
主电机输出功率(SINUMERIK 840D)
|
kW
|
37/51(30min)
|
|
定位精度
|
|
|
|
X 、Y 、Z 、W
|
mm
|
0.026(闭环) W:0.026
|
|
B(4×90°)
|
|
18" (4")
|
|
重复定位精度
|
|
|
|
X 、Y 、Z 、W
|
mm
|
0.013
|
|
B(4×90°)
|
|
10"(2")
|
|
电气总容量
|
kVA
|
200
|
|
机床重量
|
kg
|
78000
|
|
机床外形尺寸
|
mm
|
8375×8360×6615
|
|
占地面积
|
mm
|
10210×9800
|
|
数控系统
|
|
SIEMENS 840D
|
|
