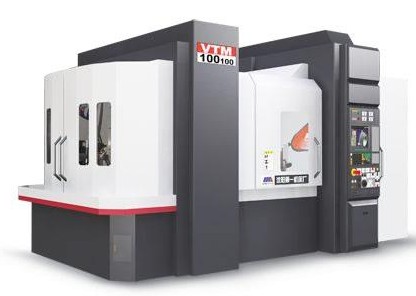

VTM100100系列Vertical Turning & Milling Center |
| |
|
| >> VTM100100系列Product Preview Keys：
Hits：195 |
该系列机床主要满足军工、航天、医院机械等行业的具有复杂型面和高精度要求的零件加工(如叶轮、叶片、模具、汽车零部件等)。机床通过高转速、小进给量来有效的进行加工，以保证被加工零件的精度和表面质量。 |
|
| >> VTM100100系列Technical parameters |
|
|
|
VTM100100
|
|
最大回转直径
|
mm
|
1250
|
|
工件最大高度
|
mm
|
1000
|
|
最大加工直径
|
mm
|
1000
|
|
工作台直径
|
mm
|
1250
|
|
工作台最大承重
|
kg
|
3000
|
|
X/Y/Z轴行程
|
mm
|
1325/1060/1050
|
|
B/C轴转角
|
|
-30°-+120°/360°(连续)
|
|
X/Y/Z轴快移速度
|
m/min
|
36/36/24
|
|
旋转工作台最高转速
|
r/min
|
500
|
|
旋转工作台输出扭矩(连续/30分钟)
|
N.m
|
1250/1700
|
|
C轴最高转速
|
r/min
|
100
|
|
C轴最小设定单位
|
|
0.001°
|
|
刀具主轴最高转速
|
r/min
|
12000
|
|
刀具主轴输出扭矩(连续/S6)
|
N.m
|
200/300
|
|
B轴最高转速
|
r/min
|
30
|
|
B轴最小设定单位
|
|
0.001°
|
|
刀库装刀数
|
|
60
|
|
刀对刀换刀时间
|
s
|
8
|
|
刀柄形式
|
|
CAPTO-C6
|
|
总电源功率
|
kW
|
210
|
|
旋转工作台主电机(连续/30分钟)
|
kW
|
44/60(2×22/30)
|
|
刀具主轴电机(连续/40%ED)
|
kW
|
20/31
|
|
X/Y/Z/B轴伺服电机
|
kW
|
24.1/44(2×22)/22(2×11)/8.5
|
|
定位精度(X/Y/Z)轴
|
mm
|
0.025/0.020/0.020
|
|
重复定位精度(X/Y/Z)轴
|
mm
|
0.012/0.010/0.010
|
|
控制系统
|
|
SIEMENS 840D
|
|
机床外形尺寸 (长×宽×高)
|
mm
|
11000×4500×4450
|
|
机床重量
|
kg
|
35000
|
|
| >> VTM100100系列Machine tool accessories |
|
|
