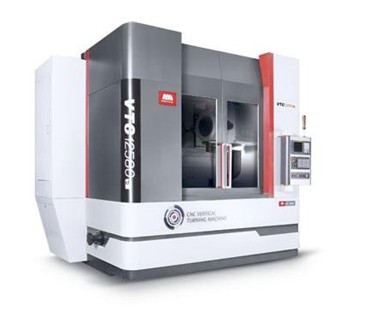

VTC63/100/125d(双刀架)Vertical CNC Lathes |
| |
|
| >> VTC63/100/125d(双刀架)Product Preview Keys：
Hits：224 |
VTC 系列数控立式车床底座筋形采用Ansys软件进行优化设计，使机床具有很高的刚性；材料采用高密铸铁，强度高吸震性好。 |
|
| >> VTC63/100/125d(双刀架)Technical parameters |
|
名称
|
单位
|
VTC6370d
|
VTC10080d
|
VTC12580d
|
|
最大回转直径
|
mm
|
φ900
|
φ1200
|
φ1600
|
|
最大车削高度
|
mm
|
700
|
800
|
800
|
|
最大车削直径
|
mm
|
φ630
|
φ1000
|
盘类φ900/轴类φ900
|
|
主轴端部型式及代号
|
|
A2-11
|
Z520
|
Z520
|
|
主轴转速范围
|
r/min
|
5-1000
|
5-175
|
5-145
|
|
|
5-1800
|
175-400
|
145-300
|
|
|
主轴额定扭矩
|
N.m
|
2241(适合钢件) 560(适合铝合金)
|
7473
|
24768
|
|
卡盘直径
|
|
φ610(轮毂或专用卡盘)
|
φ1000
|
φ1250
|
|
X轴快移速度
|
|
10
|
10
|
10
|
|
Z轴快移速度
|
|
10
|
10
|
10
|
|
X1轴行程
|
|
-50，+800
|
-50，+800
|
-50，+800
|
|
X1轴行程
|
|
500
|
500
|
500
|
|
Z1、Z2轴行程
|
|
850
|
850
|
850
|
|
刀架形式
|
|
卧式8工位(2个)
|
卧式8工位(2个)
|
卧式8工位(2个)
|
|
刀具尺寸
|
外圆刀
|
mm
|
32*32 ，25*25
|
32*32 ，25*25
|
32*32
|
|
镗刀杆直径
|
mm
|
φ50,φ40,φ32
|
φ50,φ40,φ32
|
φ50,φ40
|
|
|
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
刀架最小进给量
|
Z轴/X轴
|
mm
|
0.001
|
0.001
|
0.001
|
|
手摇最小进给量
|
Z轴/X轴
|
mm
|
0.001
|
0.001
|
0.001
|
|
主传动伺服电机
|
功率
|
kw
|
45/55
|
45/55
|
100
|
|
额定转速
|
r/min
|
1150
|
1150
|
1000
|
|
最高转速
|
r/min
|
4500
|
4500
|
3000
|
|
定位精度
|
X1/X2轴
|
|
0.018
|
0.025
|
0.03
|
|
Z1/Z2轴
|
|
0.020
|
0.025
|
0.03
|
|
重复定位精度
|
X1/X2轴
|
|
0.006
|
0.013
|
0.015
|
|
Z1/Z2轴
|
|
0.006
|
0.013
|
0.015
|
|
加工工件表面粗焅度
|
|
Ra1.6μm
|
Ra1.6μm
|
Ra1.6μm
|
|
电源总功率
|
KVA
|
|
160
|
160
|
|
净重
|
kg
|
|
25000
|
30000
|
|
机床外形尺寸(长*宽*高)
|
mm
|
|
3950*3040*3465
|
3981*3160*3600
|
|
| >> VTC63/100/125d(双刀架)Machine tool accessories |
|
|
